Персонализирана форма за впръскване на катарама за предпазен колан за бебешка количка

Шприцоване и формоване на катарама за бебешка количка|DeepMould

Deep Mold разработи товашприцформа за катарама на бебешка количказа много{0}}компонентна катарама, използвана в колана за бебешка количка.

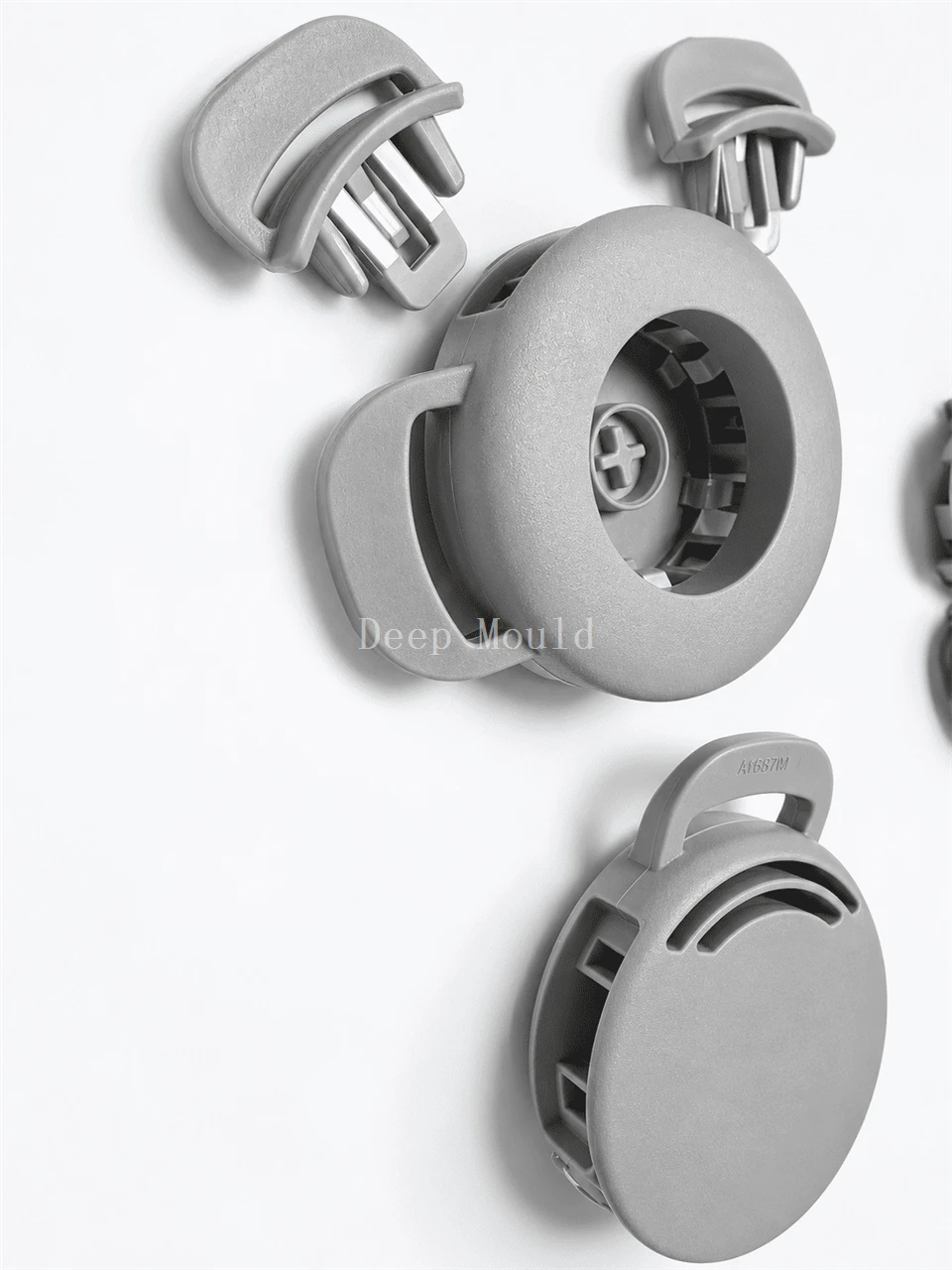

Комплектът POM се състои от външен корпус на ключалката, централен освобождаващ пръстен и странични заключващи езици. Проектът обхваща поддръжка на прототипи, проектиране на матрици, производство на форми, пробно формоване и обемно леене под налягане.

Инструменталната екипировка и формованите компоненти се произвеждат според одобрените от клиента данни и изисквания на продукта.

Съображения за продукта и инструментите

Катарамата на колана е по-скоро комплект, отколкото единична пластмасова част. Отделните компоненти трябва да работят заедно в съответствие с одобрения дизайн на продукта.

Страничните заключващи езици трябва да влязат правилно в тялото на ключалката, да останат подравнени след сглобяването и да се освободят през централния компонент, както е посочено от дизайна на клиента.

За шприцформата това изисква внимание към интерфейсите между компонентите, дебелината на стената, ребрата, отворите, зоните на затваряне и позициите за изхвърляне.

Видимите повърхности на катарамите също изискват последователен външен вид. Поради това текстурата, дефиницията на логото, позицията на-разделителната линия и местоположението на вратата трябва да бъдат прегледани заедно с вътрешната функционална геометрия.

Процес на развитие на мухъл

Преди машинна обработка на стомана, данните за продукта се преглеждат за ъгли на наклона, подрязвания, условия на затваряне,-достъп до вратата, изхвърляне и връзката между сглобените компоненти.

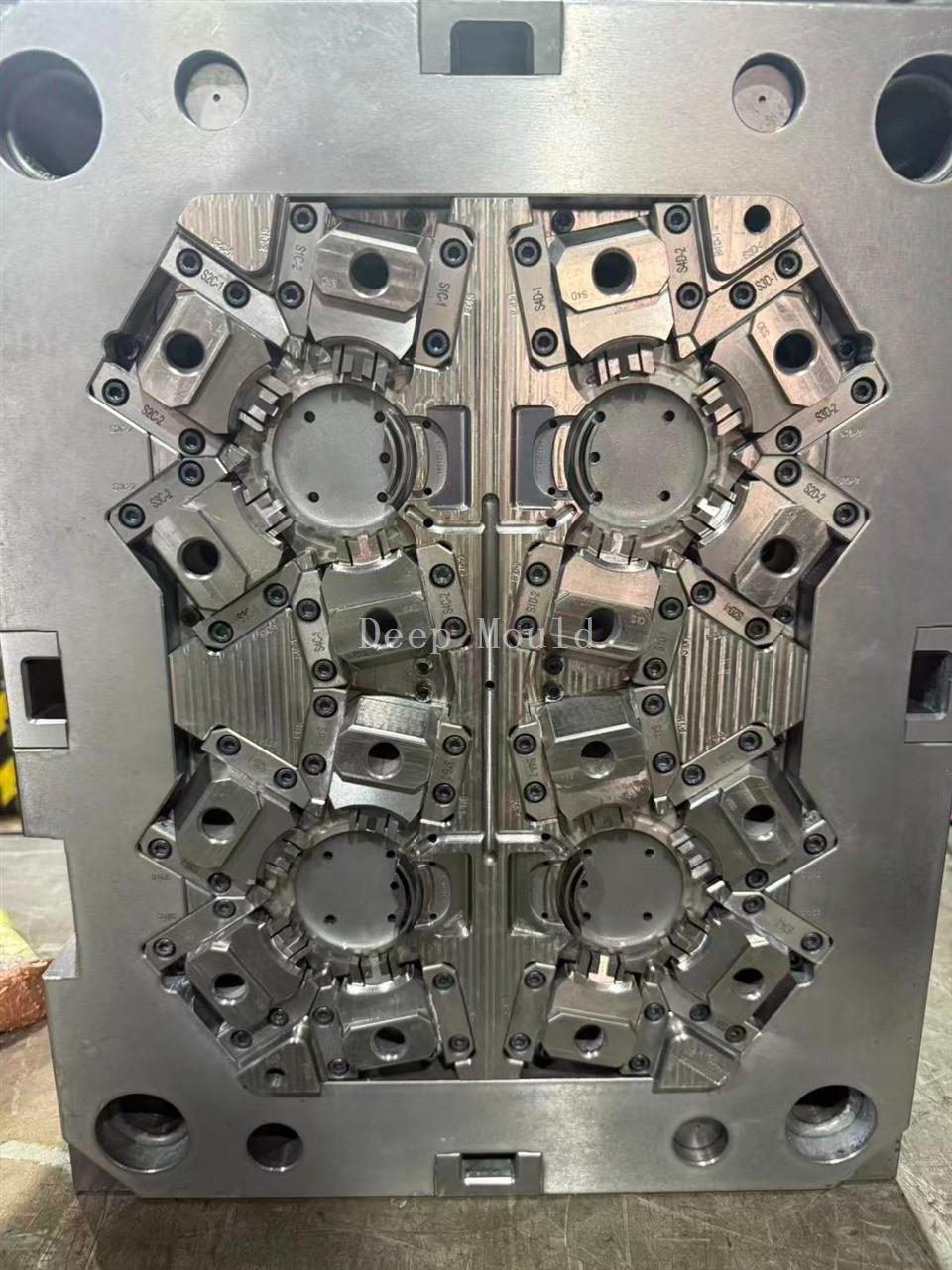

Предложената инструментална екипировка използва стомана S136 с определен диапазон на твърдост и включва четири плъзгача на кухина. Конфигурациите на кухината са 1 × 4 и 1 × 8 за съответните компоненти на ключалката.

След машинна обработка и сглобяване на формата се извършва пробно формоване, за да се оценят условията на формоване, видимите дефекти и съответствието на размерите спрямо одобрените изисквания за продукта.

Всички последващи промени в продукта или инструмента се контролират според приложимата редакция на чертежа.

Пробно формоване и проверка на сглобяването

Формованите компоненти се проверяват спрямо одобрените чертежи и проектни изисквания по време на пробния етап.

Клиентът извършва крайно тестване на силата-на сглобяване в съответствие със собствения си метод на изпитване и допустими граници, включително изисквания за сила на вмъкване, задържане-освобождаване, където е приложимо.

Това позволява формованите компоненти и инструментална екипировка да бъдат оценени спрямо дефинираните от клиента изисквания към продукта преди масово производство.
